交流电机结构设计应把控的关键要素
1定子结构确定

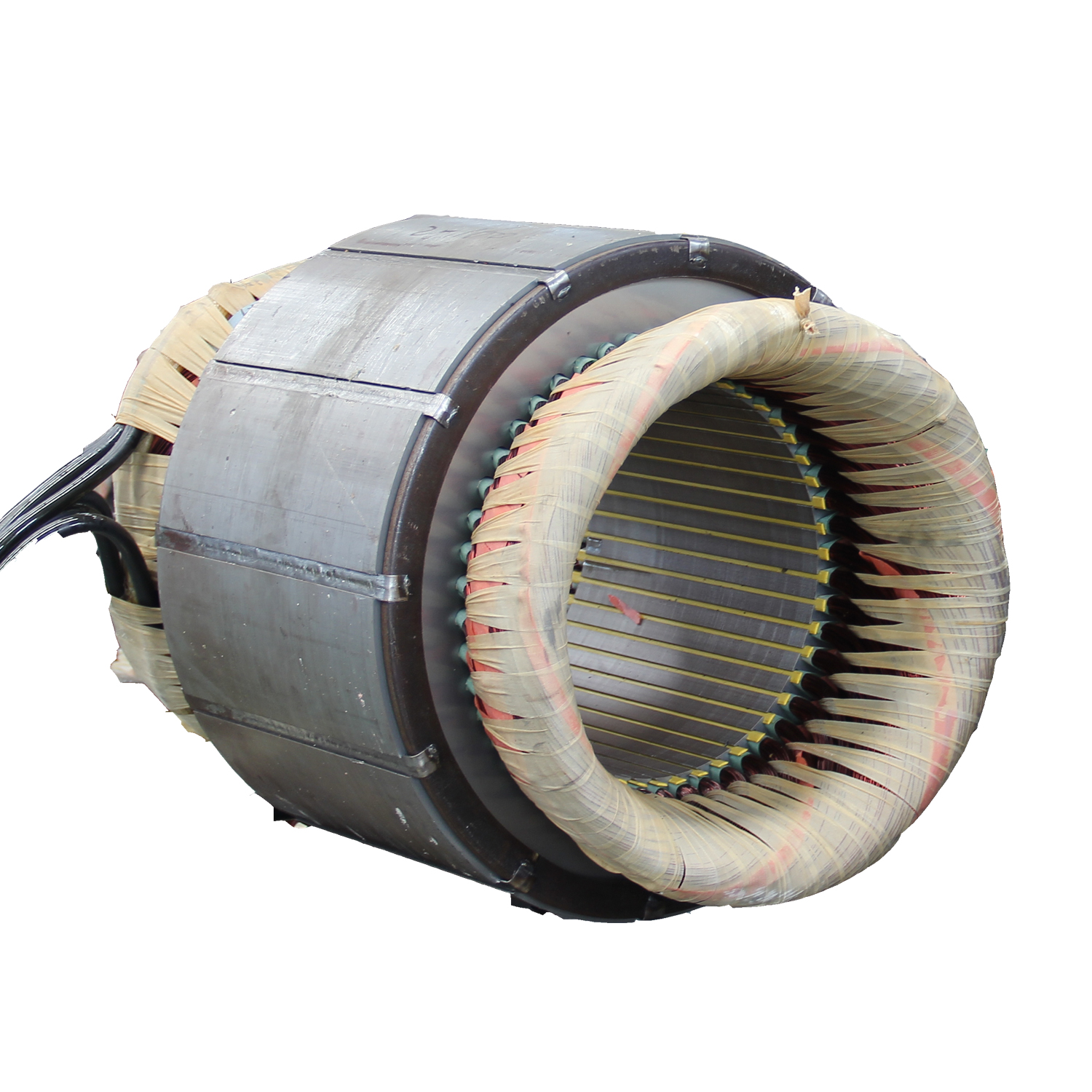

在初步确定总体结构后，通常从定子开始进行设计。对于定子铁心，一般应确定其轴向和周向的固紧方式，径向通风道元件的结构（无径向通风道者不进行此项）；采用扇形片时，还须确定扇形片如何划分、燕尾槽的数目、尺寸和布置等内容。大型电机中，则要确定铁心两端阶梯部分的具体结构。对于定子绕组，应先由计算求得端部尺寸，并确定其固定方式。
2绘制定子分装图
绘图时，先绘出定子铁心、压圈和绕组端部，再布置线圈间和极相组间的联接线（这对高压电机比较重要）。若定子铁心轭部的径向尺寸较大（如两极电机），这种联接线可沿径向放在绕组端部和机座之间；若轭部的径向尺寸较小（如多极电机），则应沿轴向放在绕组端部和端盖之间。然后即可大致确定机座的轴向长度。
对小型封闭式异步电机的机座，若安装尺寸许可，则适当放长机座将有利于散热及保护定子绕组端部不受损伤，而且可减小端盖深度、提高端盖刚度，并可简化端盖形状，对机座本身的稳定性也有好处。这对于采用轴承端盖的大型氢冷汽轮发电机，一般也是适用的。对于冷却器装在电机内部的机座，其轴向长度或横截面形状应作相应考虑。机座横截面的尺寸确定后，要核算其刚度是否满足要求。然后根据对机座中心高的要求确定底脚位置（无底脚电机不进行此项）。在采用端盖轴承的小型电机中，底脚应低于机座的最低点；对中大型电机，则要求不必抬起机座就能取出转子，以利拆装。
3转子结构设计

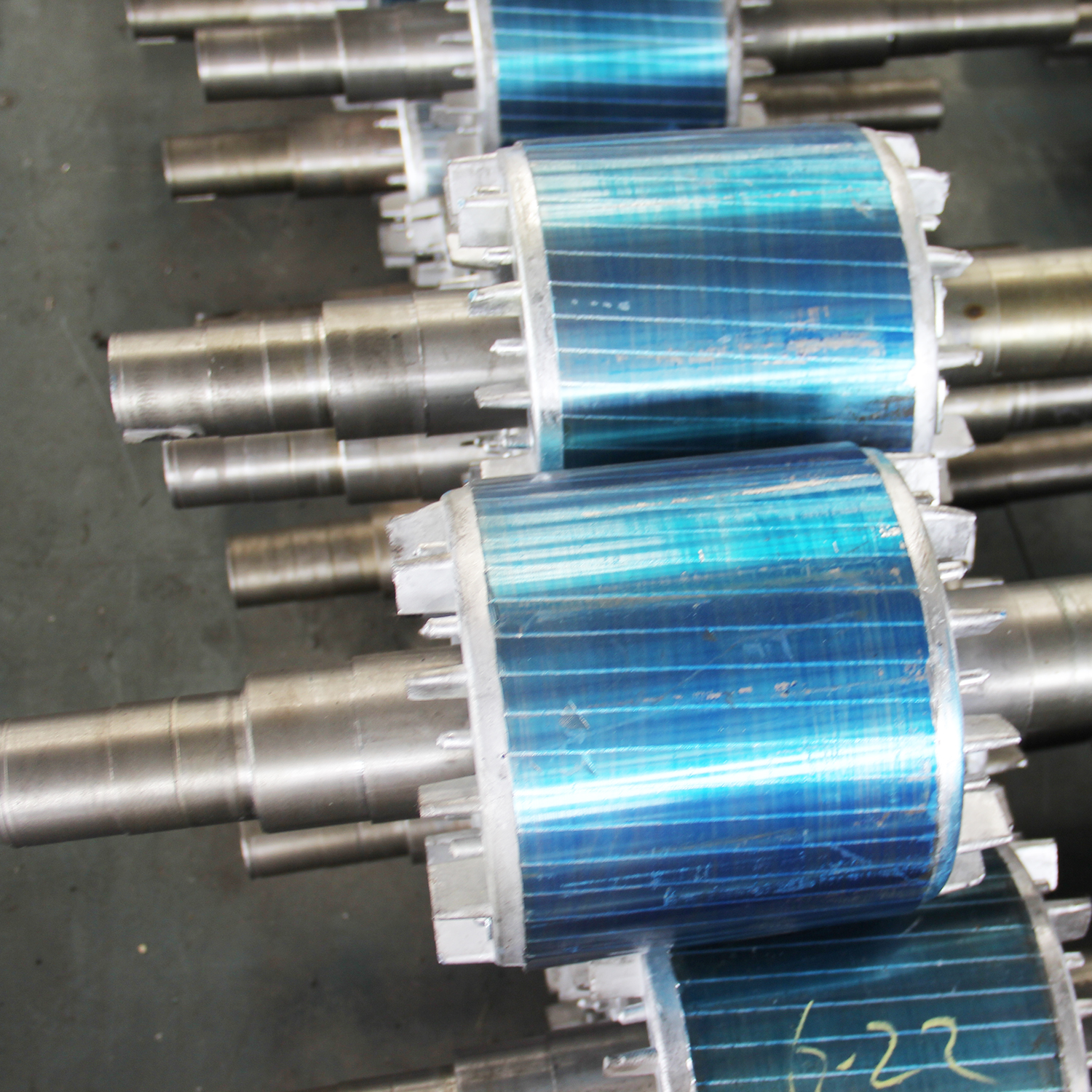

转子结构设计的主要内容是铁心（同步电机包括磁极和磁轭）与转轴的设计计算以及两者之间的组合。转子绕组的尺寸在电磁设计时已经算得，但在此需作些必要的补充计算。对转场式同步电机转子，需确定磁极和磁轭的详细结构、尺寸与固紧方式。对其他转子铁心，除具有轴向风道时要确定相应的结构外，其余均与定子铁心的情况相似。转子铁心（或磁轭）和转轴之间的组合形式有套轴式和支架式两种，究竟选用那一种，主要决定于转子铁心（或磁轭）和转轴的径向尺寸关系。若为绕线转子异步电机和同步电机，则尚需确定集电环的结构型式、尺寸与位置。安排集电环的位置时，应考虑便于检查和更换电刷。对绕线式异步电机，还应考虑安装短路和举刷装置的可能性。
其它各档尺寸根据需要确定，但应向两端渐次减小。一般情况下，传动端和非传动端轴承处的轴径分别不超过转子铁心档（或中间档）轴径的0.8和0.7倍。
4端盖结构设计
端盖的结构和尺寸系根据通风系统、绕组对地绝缘距离、轴承套结构（座式轴承不必考虑这一点）及端盖的刚度与强度（包括从工艺上提出的）等方面的要求来确定。滚动轴承的内盖与轴上零件间要有一定的间距，以便拆卸轴承时，有足够的操作空间。
5综合设计
在定子、转子和端盖分装图的基础上，即可绘出总装图，同时布置风扇。此时应校核各零部件间的相对位置、必要的间隙或空间是否适当，安装尺寸和外形尺寸是否符合要求，制造、装配、拆卸和维修是否方便等等。总装草图画完后，即可据此对分装配图作必要修改，并逐步绘出零件图，最后再绘制详细准确的总装配图和校核总装尺寸链。绘制零件图时，需确定零件的尺寸、材料和加工要求等。
